高级会员 | 胡芳:“冰凌”绽放,照亮冰雪梦想,五棵松冰上运动中心照明设计




五棵松冰上运动中心


五棵松冰上运动中心

是一朵朵美丽的“冰凌花”聚合而成

承载着人们

对于冬奥会与冰雪运动的热情和期盼

灯光的加入“冰凌花”跃动起来

描绘出冰雪世界诗一般的意境

五棵松冰上运动中心照明设计
第一设计,为您精彩呈现!
总设计师:胡芳

北京光湖普瑞照明有限公司 创始人
第一设计高级会员



项目信息:

项目名称:五棵松冰上运动中心
设计范围:建筑照明设计
项目地点:北京
项目功能:公共建筑
建筑面积:38,960㎡
设计时间:04/2017-11/2017
照明设计:北京光湖普瑞照明设计有限公司
总设计师:胡芳
设计团队:李亚辉、马赞堡、刘科、杨科、赵娴、李雪琴、李国华、陈东梅、查耀晨、吕彦智、王婧、邸成浩
业主单位:北京五棵松文化体育中心有限公司
建筑设计:ZXD Architects
摄影:金伟琦、张哲鹏
文案:胡芳





01


不止是冬奥场馆

更是市民生活文化活动空间


项目位于北京五棵松文化体育中心用地的东南角、五棵松篮球馆的东南侧,总建筑面积38,960平方米。空间功能整体划分为:地下两层为冰场及1900个固定座席的观众区,地上两层为体育文化配套空间及910座的剧场空间。


五棵松冰上运动中心


作为2022年冬奥会重要的配套场馆之一,五棵松冰上运动中心在冬奥期间承担起了为冰球比赛的训练和热身提供场地及服务的作用。

冬奥结束之后,五棵松冰上运动中心场馆将以青少年俱乐部培训、体能中心、健身中心的运营管理为主体,结合精彩赛事活动和沉浸式商业业态,全方位满足市民培训、社交、娱乐等需求。

为市民提供着社交、文体演出、购物娱乐、健康培训等重要的生活文化活动场所。

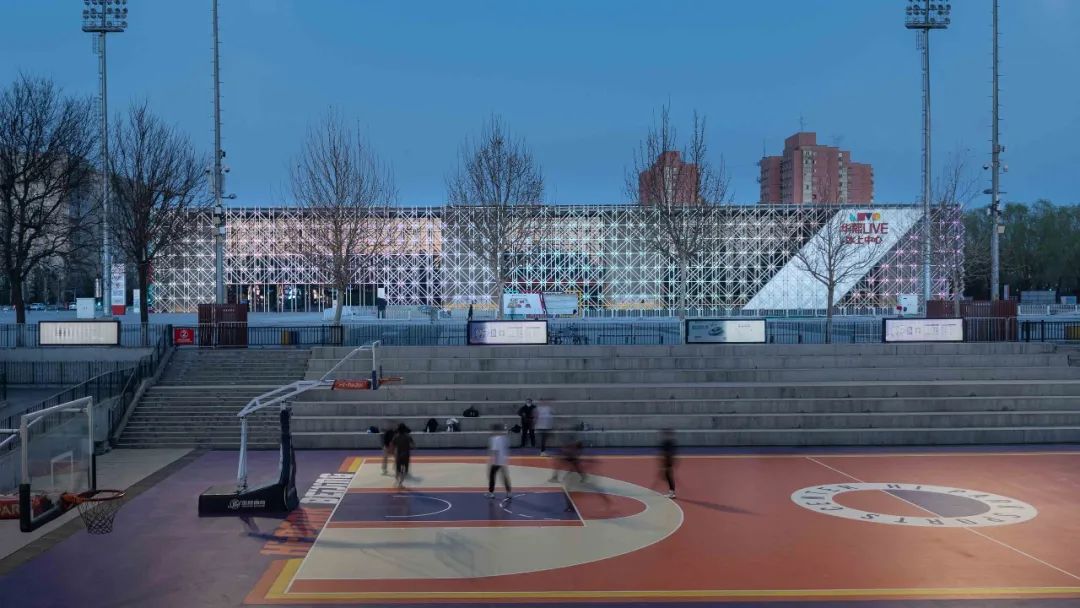

五棵松冰上运动中心 也是市民生活文化活动场所


项目位于京西五棵松重要的商圈内。紧邻凯迪拉克中心、五棵松篮球馆及其配套商业。长安街沿线北侧。

受长安街沿线重要的地理位置的影响,夜景照明不仅要突出建筑本身的气质定位和商业期待,同时也要满足政府对长安街沿线本身的夜景规划要求。更要考虑避免对周边居民的光污染。

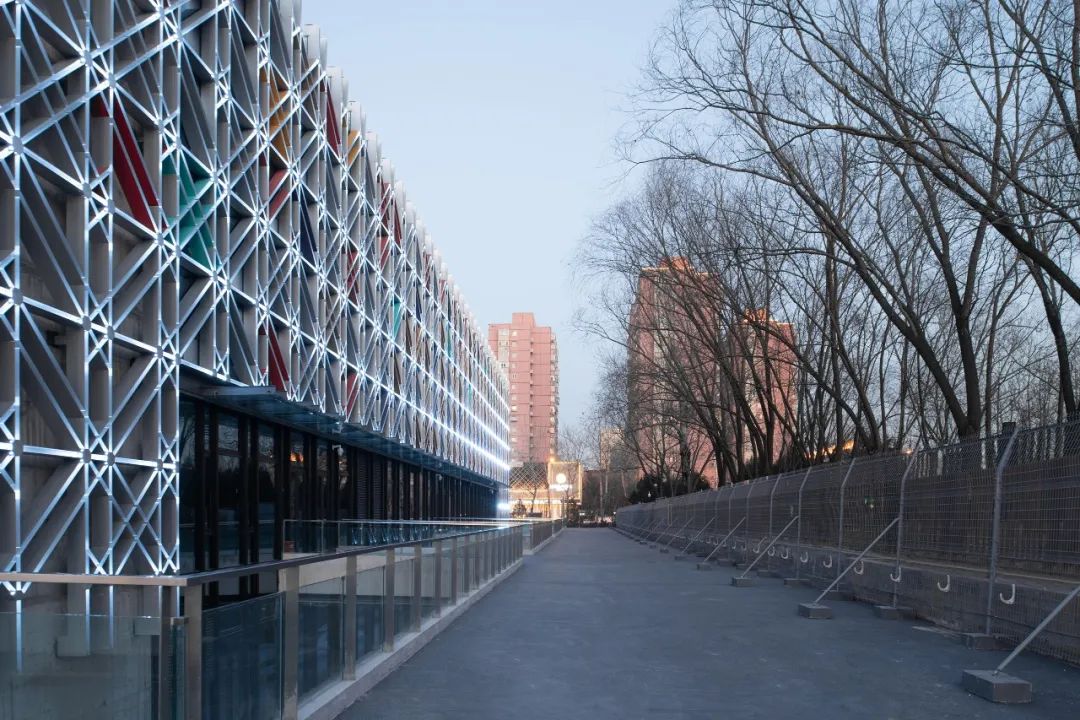

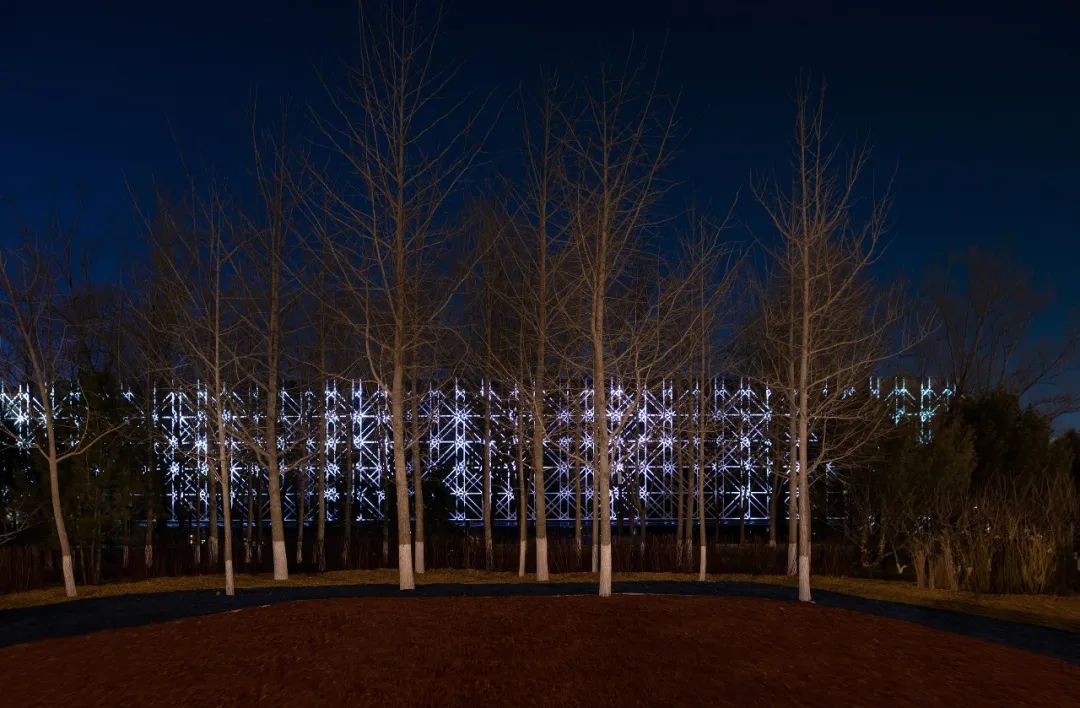

五棵松冰上运动中心 夜景避免光污染




02


会发光的“冰凌花”

背后的匠心与巧思

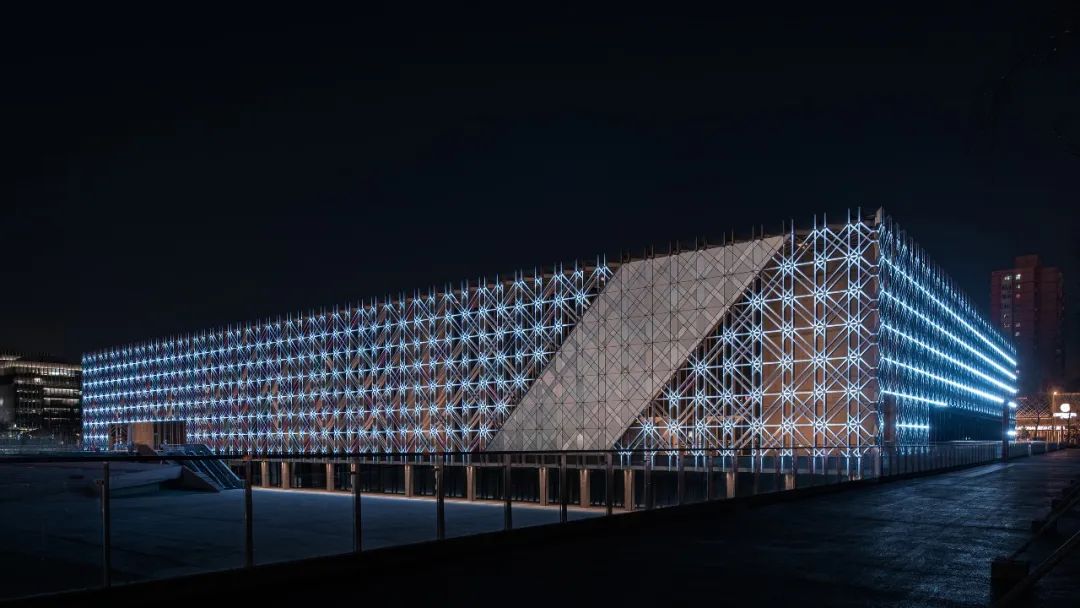

五棵松冰上运动中心

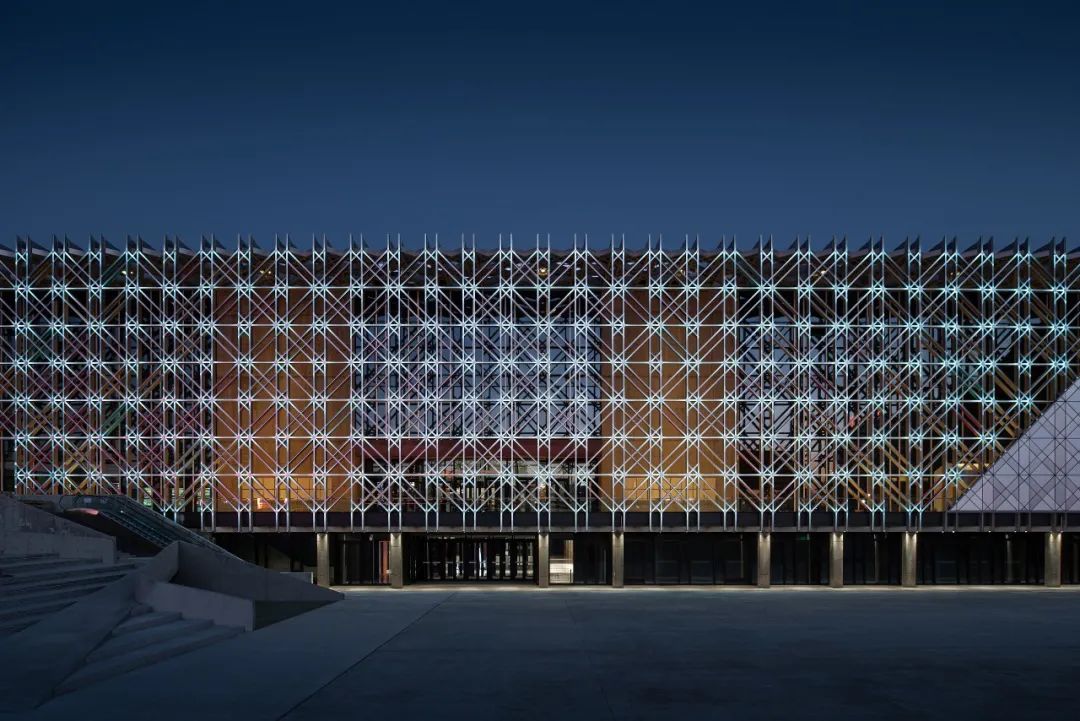

五棵松冰上运动中心如同一片片飘落的“雪绒花”飞舞聚合成冰雪纹理的形象,点燃人们对冬奥会、对冰雪运动的热情与期盼。

建筑师将立面设计概念与建筑结构融合,斜向交叉的巨型桁架结构体系与立面格栅45°斜向交叉的冰凌花元素同构,立面内侧的结构构件与冰凌花形态的幕墙格栅构件重合。照明设计利用这一重合的结构点,营造出“会发光的冰凌花”的效果。


雪花 意象



灯具与幕墙完美结合


为了使冰凌花与幕墙完美结合,将发光的光源隐藏在人眼不可见的范围内,真正实现避免对建筑白天形态的影响,达到“见光不见灯”的设计目标,设计师根据幕墙结构对灯具进行了定制设计。


跃动的“冰凌花”

在冰凌花的几个出光方向上,设计师都设置了光源。根据所需照射强度的不同,在光源功率上分为10瓦、12瓦、24瓦等。由于都是小功率,因此,设计师在灯具中间,设计了光源共用的电源。另外,根据照射范围的不同,设计师还选择了4°、6°、8°不同角度的透镜,来调整光源的配光。

另外,照明设计师们面临的又一个挑战是要在整体厚度不超过100mm的严苛的尺寸要求下完成灯体设计,解决照射出光、程序变化、散热等一系列问题。这对照明设计师来说都是不小的挑战。

照明设计师与建筑师、幕墙工程师密切配合,最终完成了第一轮的设计。建筑、幕墙、灯光的一气呵成,也正体现了这个项目的价值。

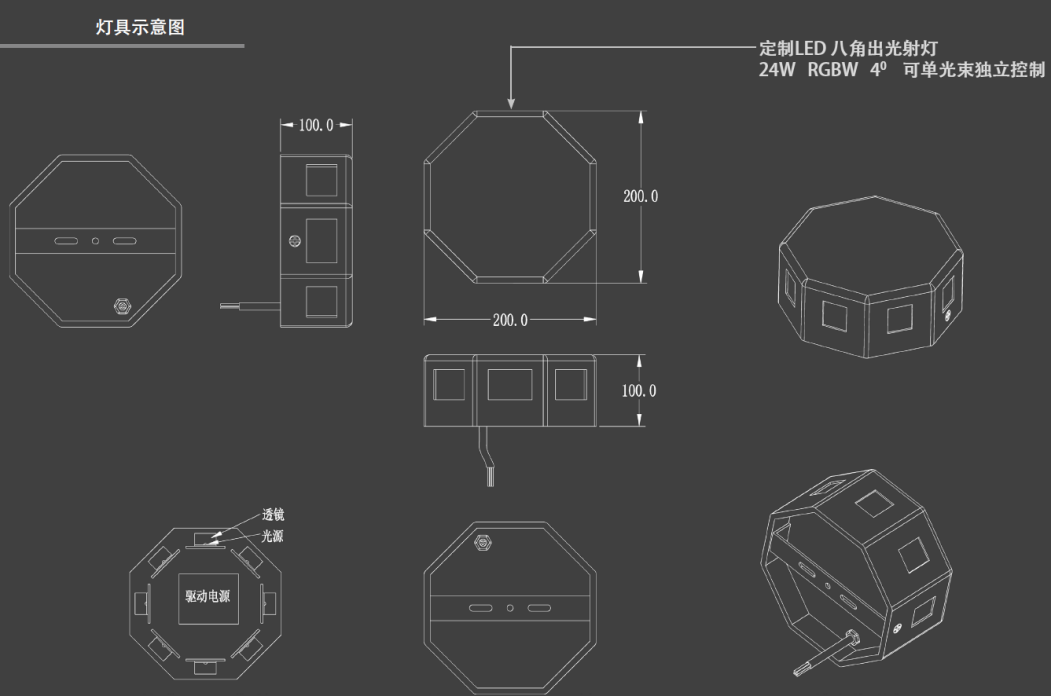

灯具示意图

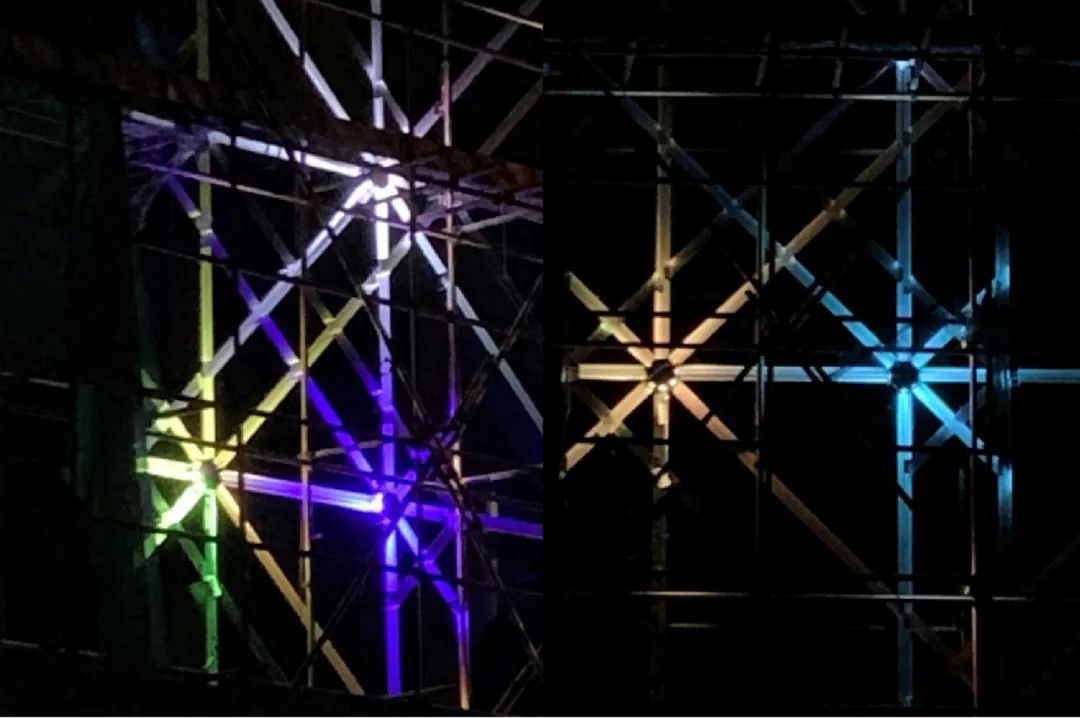

经过几轮不停的打样、现场实验、调整,增加防眩光处理等,最终实现了理想的效果,实现了灯具与幕墙的完美结合,实现了灯具每一个出光孔的独立控制。最终给大家呈现了有层次感的、每一朵雪花都可以自由变幻,自然消融的冰凌花!

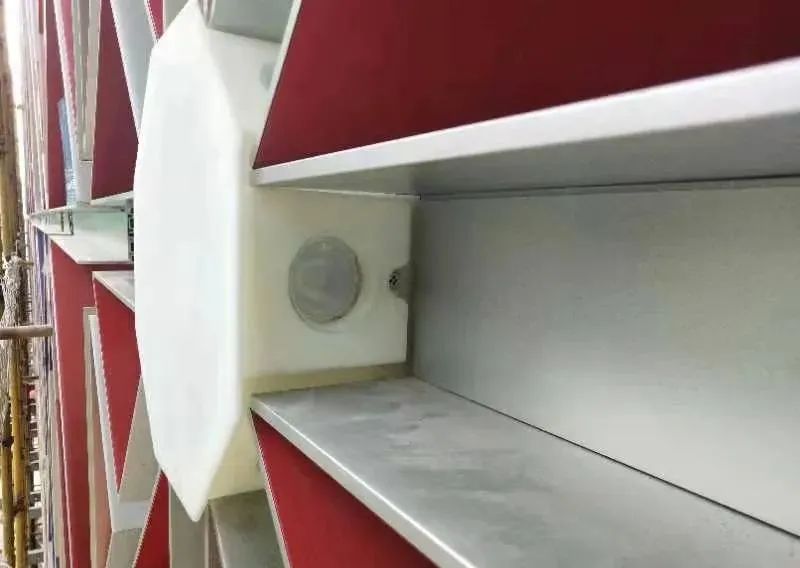

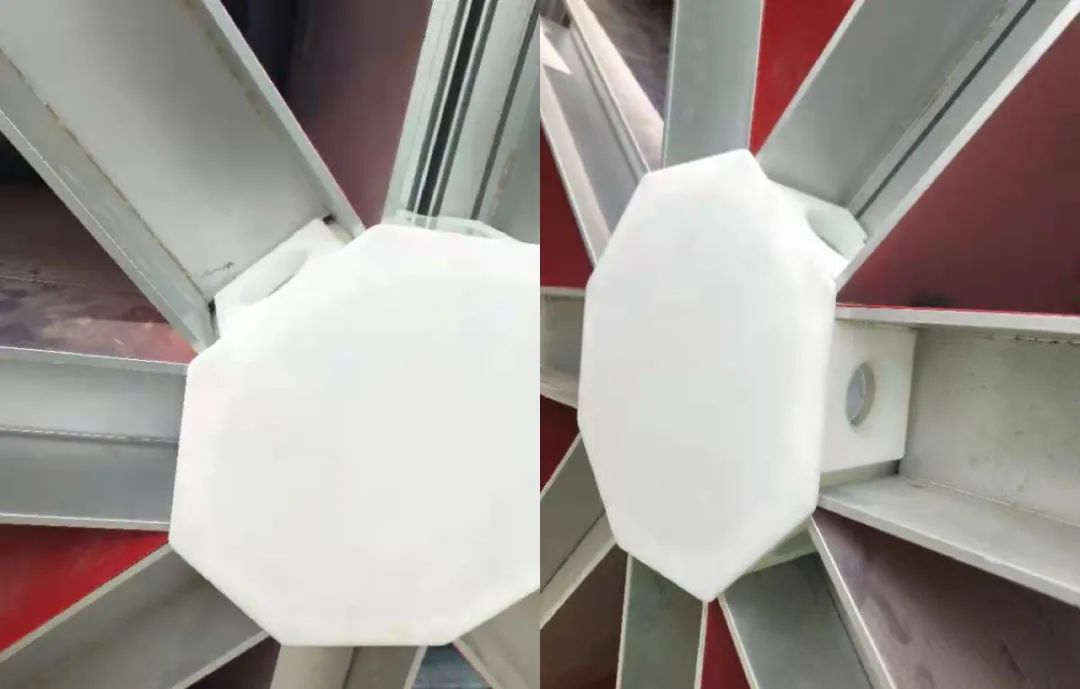

灯具安装效果

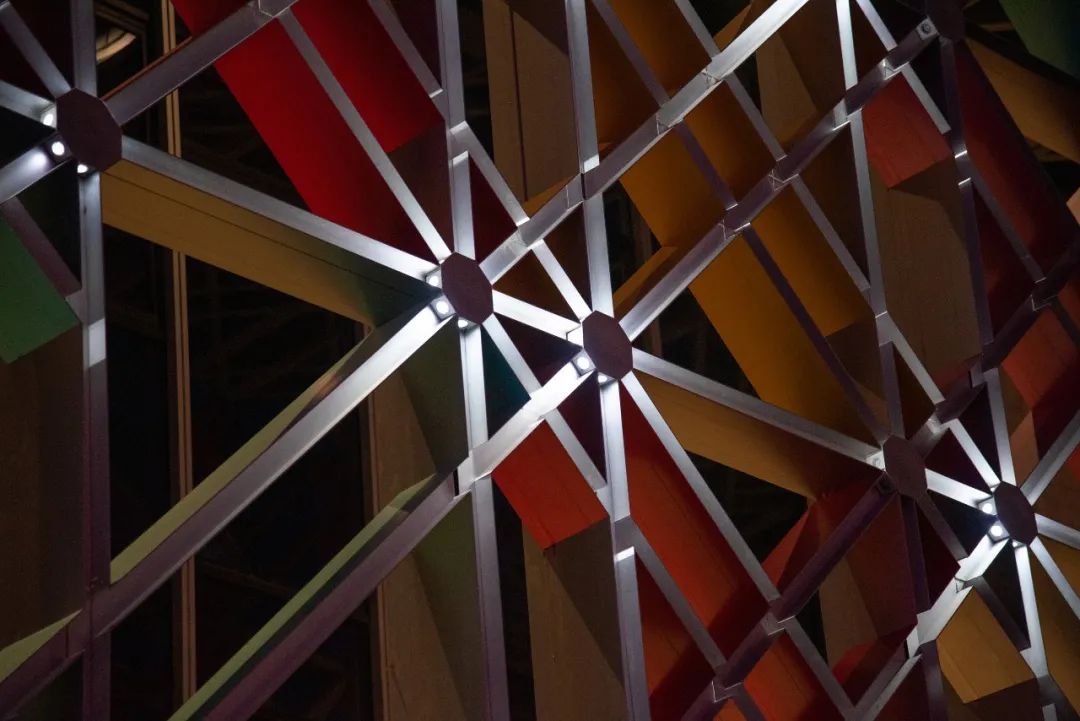

跃动的“冰凌花”





03


冬奥长廊

感受冰雪世界从这里开始



冬奥长廊

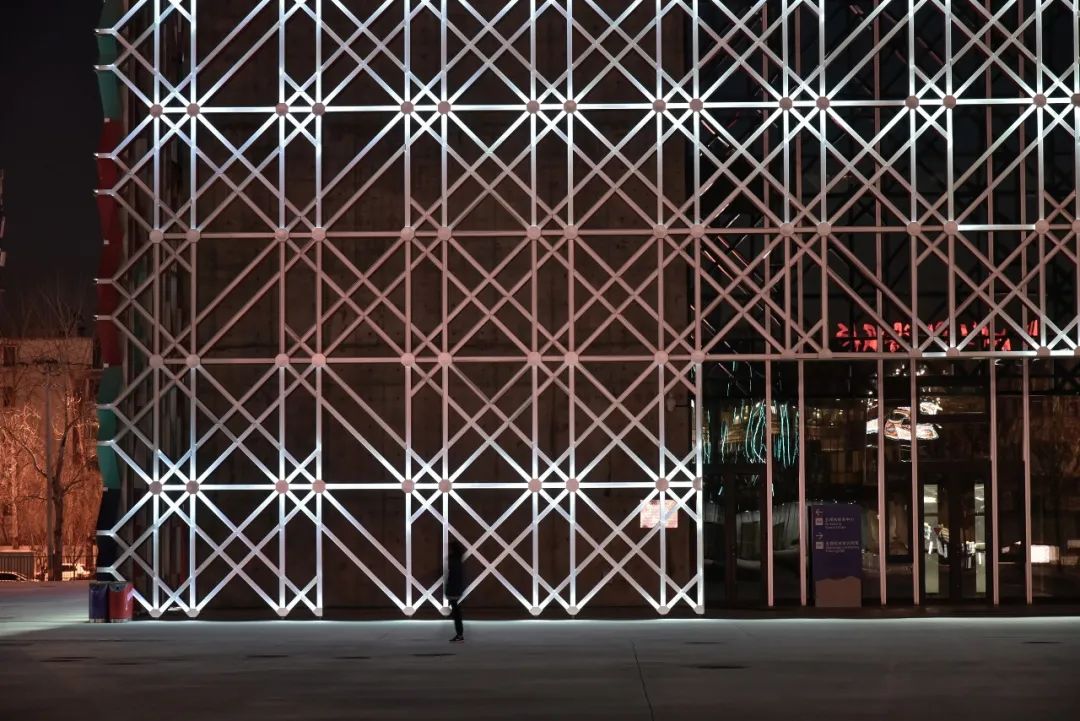

“冬奥长廊”位于幕墙与建筑主体之间,是一个有仪式感和纪念性的秩序空间。

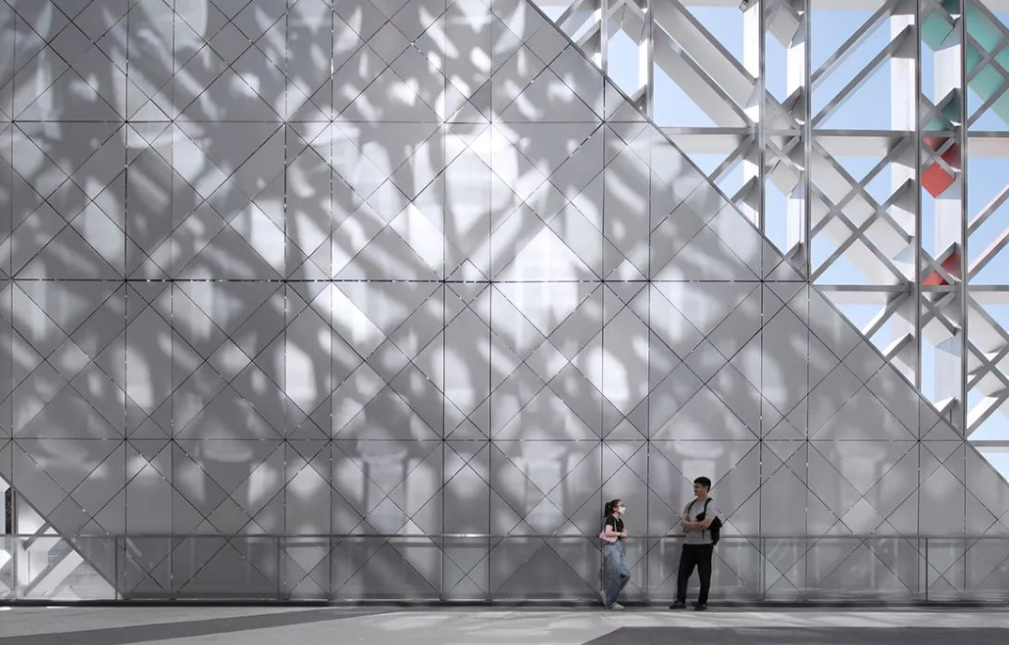

白天阳光透过镂空的雪绒花格栅界面在地面和建筑主体立面上描绘了一幅实虚相映、光影交织的画面,让观众进入建筑之前能够直观感受到雪绒花幕墙丰富、灵动的光影变化。


夜晚,作为冰凌花的背景空间,我们尽量在凸显建筑入口照度的同时压低这里的照度。这里的整体氛围在3000K的暖色下。人们在这里进入建筑内部。
